Vad är Zaptec Go 2?

Zaptec Go 2 är en intelligent laddbox för villor, fritidshus och mindre fastigheter. Den är utvecklad för att ge snabb och säker laddning samtidigt som den tar liten plats och passar de flesta fasader. Laddboxen har en maximal laddkapacitet på upp till 22 kW beroende på elanläggningens förutsättningar och kan användas i både enfas- och trefasinstallationer. Laddboxen kommunicerar via WiFi och 4G LTE-M, vilket gör att den kan övervakas, uppdateras och styras på distans. För dig som ska installera Zaptec Go innebär detta en flexibel lösning som enkelt kan integreras med andra produkter från Zaptec, exempelvis Zaptec Portal och Zaptec Sense.

Här kan du läsa mer om Zaptec och Zaptec Go innan du påbörjar installationen.

Tekniska specifikationer

Egenskap	Specifikation
Max laddningseffekt	Upp till 22 kW
Märkspänning	230/400 V AC
Faser	1-fas och 3-fas
Max ström	32 A
Laddkontakt	Typ 2-uttag
Skyddsklass	IP54
Slagtålighet	IK08
Kommunikation	WiFi 2,4 GHz och 4G LTE-M
Driftstemperatur	-30 °C till +40 °C
Mått	242 × 180 × 75 mm
Vikt	Cirka 1,3 kg

Förberedelser innan installation

Innan du påbörjar en Zaptec Go 2 installation är det viktigt att kontrollera att elanläggningen uppfyller gällande krav och att rätt installationsmaterial finns tillgängligt.

Kontrollera alltid:

• Typ av elnät (TN-, TT- eller IT-system)
• Säkringsstorlek och tillgänglig effekt
• Kabeldimension och korrekt kabelarea
• Att rätt elmaterial används
• Monteringsplats med god ventilation och tillräckligt arbetsutrymme
• Behov av lastbalansering med Zaptec Sense
• Att installationen följer lokala elinstallationsregler och föreskrifter

Laddboxen ska monteras på ett stabilt underlag och placeras så att laddkabeln enkelt når fordonet utan att utsättas för onödigt slitage.

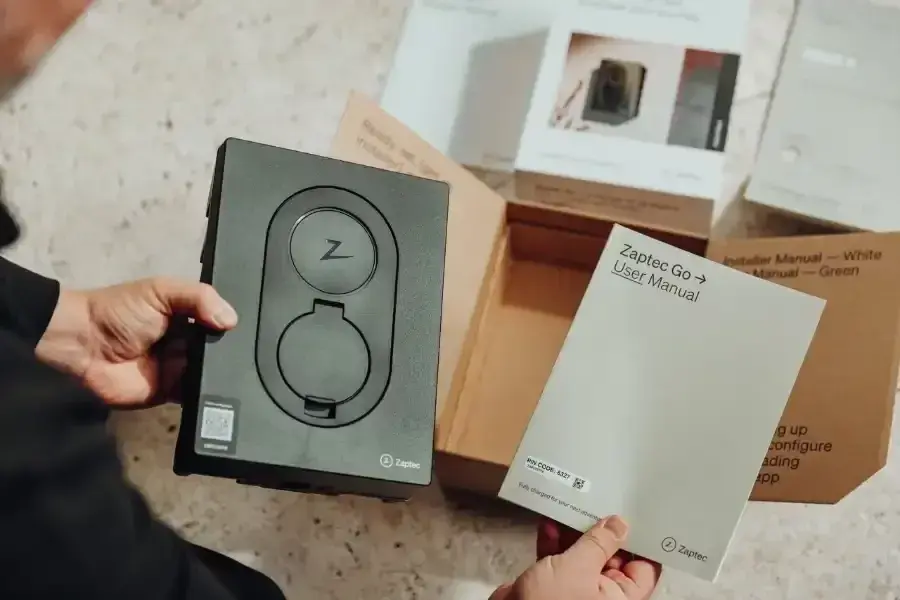

Installera Zaptec Go 2 – steg för steg

Montera bakplattan

Bryt alltid strömmen innan arbetet påbörjas.

Demontera fronten och separera laddboxen från bakplattan. Placera bakplattan på önskad monteringsplats och kontrollera att den sitter rakt innan den skruvas fast. Anpassa monteringshöjden så att laddaren blir lätt att använda och serva.

Dra och anslut kablaget

1. För in matningskabeln genom avsedd kabelgenomföring och säkerställ korrekt dragavlastning.
3. Anslut fasledare, neutralledare och skyddsjord enligt gällande kopplingsschema för aktuell nätform. Kontrollera att samtliga anslutningar är korrekt åtdragna enligt rekommenderat moment innan laddboxen monteras.

Montera laddboxen

Placera laddboxen på bakplattan och kontrollera att den låses fast korrekt. Se samtidigt till att inga ledningar kommer i kläm och att tätningar sitter rätt för att bibehålla kapslingsklassen.

Montera därefter frontkåpan enligt instruktionerna.

Kontrollera installationen

När installationen är färdig kan strömmen åter slås på.

Kontrollera att laddboxen startar korrekt, att LED-indikeringen visar normal drift och att inga felmeddelanden visas. Säkerställ även att kommunikation med nätverket fungerar.

Slutför installationen

Registrera laddboxen och genomför den digitala konfigurationen innan anläggningen lämnas över till kunden.

Avsluta med ett funktionstest där både laddning och kommunikation verifieras.

Konfigurera och aktivera Zaptec Go

Efter den fysiska installationen ska laddboxen registreras i Zaptecs system. Detta görs genom Zaptecs installationsverktyg som registrerar laddaren och kopplar den till rätt anläggning.

Därefter ansluts laddboxen till internet via WiFi eller det inbyggda mobilnätet.

När registreringen är klar kan kunden administrera laddaren via Zaptec-appen eller Zaptec Portal, där bland annat användare, laddhistorik och inställningar hanteras.

Zaptec Sense och lastbalansering

Zaptec Sense är Zaptecs lösning för dynamisk lastbalansering.

Enheten installeras vid fastighetens elmätare och mäter den aktuella energiförbrukningen i realtid. Informationen skickas sedan till Zaptec Go som automatiskt anpassar laddströmmen efter hur mycket effekt som finns tillgänglig.

Det minskar risken för att huvudsäkringen överbelastas samtidigt som bilen laddas så snabbt som möjligt.

Lastbalansering rekommenderas särskilt i villor med hög elförbrukning eller där flera större elförbrukare används samtidigt, exempelvis värmepump, spabad eller solcellsanläggning.

LED-status och felsökning

LED-status	Betydelse
Grön	Laddboxen är klar att användas
Blå	Laddning pågår
Gul	Väntar eller genomför konfiguration
Lila	Programuppdatering pågår
Röd	Fel har upptäckts och behöver åtgärdas
Ingen belysning	Ingen spänning eller laddboxen är avstängd

Säkerhet och underhåll

Installation av Zaptec Go 2 får endast utföras av behörig elinstallatör enligt gällande nationella regler.

Efter installationen rekommenderas att:

• Kontrollera att samtliga anslutningar är korrekt åtdragna.
• Genomföra funktionstest innan laddaren tas i drift.
• Kontrollera att kapsling och tätningar är oskadade.
• Hålla laddboxen ren från smuts och isbildning.
• Säkerställa att laddboxen har internetanslutning så att programuppdateringar installeras automatiskt.

Regelbunden kontroll av installationen är viktig, och bidrar till hög driftsäkerhet och lång livslängd.
